实现无扰切换的关键控制要点：
一、 切换逻辑与时机控制（核心控制）
切换点判断：
基于负荷或压力：通常设定在主机负荷降至 30%~40%（定压运行）或 15%~30%（滑压运行）时自动触发。更精确的判断依据是低压主汽阀前压力（如低于0.50 MPa）或小机低压调阀开度（如开至85%~95%）。
基于需求：当低压汽源（四抽）压力无法满足小机功率需求时自动切换。切换逻辑应能适应快速降负荷和事故甩负荷工况。
阀门控制逻辑：
内切换：高低压汽源在汽轮机内部喷嘴室切换，通常由一套调节阀控制总进汽量，切换更平稳。
外切换：高低压汽源在外部管道通过阀门切换后进入同一个喷嘴室。需协调控制高压调节阀和低压调节阀的开度。

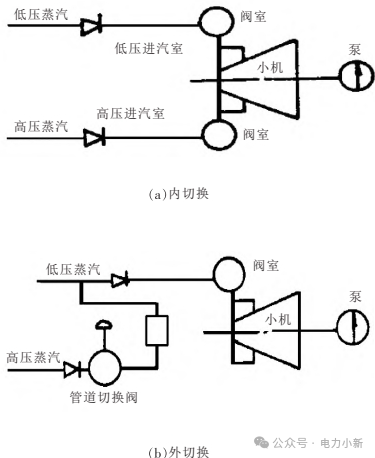

内切换与外切换：
阀门重叠度与速率匹配：这是实现无扰的关键。应优化高低压调节阀的开启/关闭重叠曲线，确保在切换过程中总进汽量平稳过渡。在低压调阀开到一定开度（如70%）时，高压调阀开始介入，两者开闭速率需匹配，防止进汽压力突变。
“先开后关”与压力判断：部分逻辑设计为，先开启备用汽源（高压）进汽阀，当备用汽源压力高于工作汽源压力时，再关闭工作汽源逆止阀，实现平稳过渡。
二、 备用汽源暖管与温度匹配（关键前置条件）
经过验证的最重要环节，直接决定切换时是否会产生温度冲击和振动。
传统疏水方式的问题：
备用汽源管道处于冷态或微热备用，内部易积水，蒸汽温度远低于运行中的低压汽源温度。
切换时，两路温差大的蒸汽混合，导致小机进汽温度急剧下降，引发热冲击、振动突增甚至跳闸。
无扰切换的疏水暖管改造方案（核心措施）：
目标：保持备用汽源管道处于热备用状态，蒸汽温度与主汽源匹配。
方案：
去除自动疏水器，因其在疏完水后会自动关闭，管道重新进入不流通状态。
增设节流孔板，并在其前后设置常开的手动截止阀。
运行方式：机组正常运行时，保持节流孔板通路开启，让备用汽源有持续的微量蒸汽流通（经节流孔板流向疏水扩容器）。这样既能疏水，又能使管道温度始终维持在备用汽源（如冷再）的温度水平，实现 “持续暖管” 。
效果：切换时无需提前手动暖管，可随时实现快速、安全的无扰切换，避免了温度不匹配引发的振动。
三、 控制系统与MEH功能保障
MEH控制方式无扰切换：
MEH系统本身应具备手动、操作员自动、远方自动（接受CCS指令） 三种控制方式，且方式之间切换应为无扰。要求“系统应设计跟踪回路，以实现手动/自动运行之间的无扰切换”。
在汽源切换期间，MEH应能保持转速控制稳定，转速指令与反馈偏差应小于当前转速的10%。
给水主控与泵平衡逻辑：
在汽源切换可能引起小机转速波动的时段，给水自动控制应能快速补偿，维持总给水流量稳定。
对于双汽泵机组，应优化泵间平衡逻辑，防止切换期间两台泵“抢水”或出力不平衡导致流量波动。
四、 运行操作注意事项
提前干预：在预知需要深度调峰或降负荷前，运行人员可提前检查并确认备用汽源暖管系统投运正常（如节流孔板旁路门开启）。
监视重点：切换过程中，需严密监视小机进汽温度、压力、转速、振动以及锅炉给水流量的变化。
单汽泵机组特别关注：对于仅配置一台汽动给水泵的机组，汽源切换的可靠性直接关系到机组安全，要求更高，必须实现真正的无扰切换。
总结
实现汽动给水泵汽源无扰切换是一个系统工程，需逻辑、设备、运行三者协同：
逻辑是大脑：设计合理的切换判断、阀门控制曲线和MEH无扰跟踪。
设备是基础：采用持续暖管的疏水系统（如节流孔板方案）是保证温度匹配、防止热冲击的物理关键。
运行是保障：正确的操作和监控是应对异常、确保切换成功的最后防线。
通过将备用汽源疏水方式改造为持续微流量暖管，可以从根本上解决汽温不匹配问题，是实现安全、快速、无扰切换最有效的技术措施。
