一台600MW超临界锅炉运行5.9万小时后，水平烟道右侧墙水冷壁管突然泄漏。

检修人员切开管子一看——横向裂纹，密密麻麻，像被刀划过的玻璃。

“这管子跟了我快十年，头一回见裂成这样。”老检修工说。

金相检验发现：裂纹从外壁向内壁扩展，断面有明显的贝壳纹，伴有多个台阶，典型的疲劳开裂特征。

这次泄漏，机组停运15天，损失超过2000万。

这就是“负荷波动病”。

一、什么是“负荷波动病”？

“双碳”背景下，新能源大量接入电网，燃煤机组被迫承担调峰任务。

今天中午光伏发电多，锅炉就降到30%负荷深调；晚上光伏没了，电网要电，锅炉又得瞬间拉到110%满发。

这对锅炉意味着什么？

你想象一下：一根水冷壁管，本来在稳定温度下运行，突然负荷下降，管内工质流量减少，管壁冷却不够，温度飙升；过一会儿负荷猛增，大量低温工质涌入，管壁温度又骤降。

一天之内，这种“热胀冷缩”来回折腾好几次。

据研究，某1000MW锅炉在启动过程中，汽水分离器内壁热应力最高达到132MPa。这还只是启动，更别说日常调峰了。

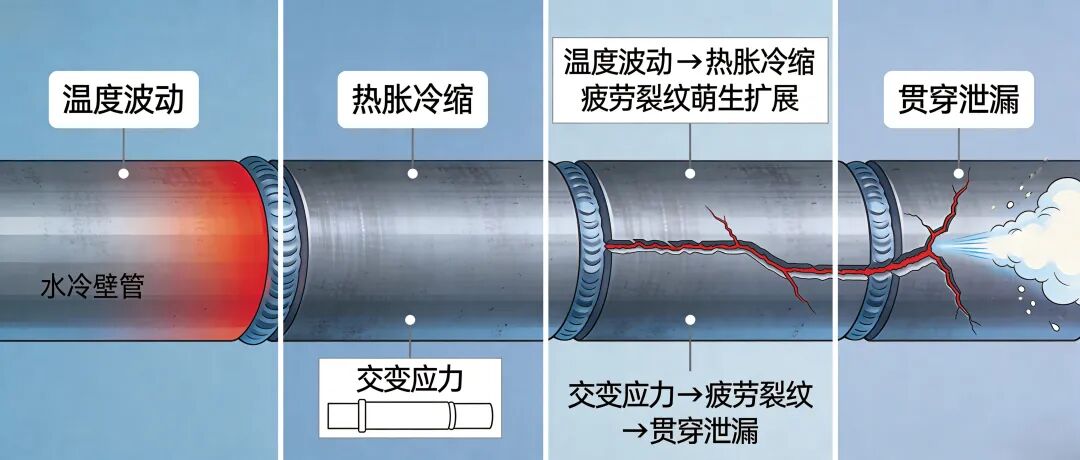

二、热应力是怎么把管子“拉”裂的？

咱们拆开来看这个过程：

第一步：温差产生热应力

锅炉金属部件受热要膨胀，冷却要收缩。但问题是——管子内外、上下、向火侧背火侧，温度变化速度不一样。

向火侧直接面对火焰，温度变化快；背火侧有鳍片和保温，温度变化慢。

一边想快胀快缩，一边磨磨蹭蹭，结果就是：内部产生巨大热应力。

第二步：交变应力反复拉扯

负荷下降时，管子受一种方向的应力；负荷上升时，应力方向反过来。

一天反复几次，一年就是上千次。这就是“交变应力”或“循环热应力”。

第三步：疲劳裂纹萌生扩展

应力集中区域（比如焊口、鳍片根部、管孔边缘）在交变应力反复作用下，开始出现微裂纹。

每一次负荷波动，裂纹就往前推进一点点。断面上的“贝壳纹”，就是每一次应力循环留下的“年轮”。

第四步：贯穿泄漏

裂纹从外壁向内壁慢慢扩展，等穿透管壁的那一天——砰，漏了。

某电厂案例显示，裂纹就是在结构温差应力、机组启停、负荷波动、疲劳应力的综合作用下，由管外壁向内壁扩展，最终贯穿管壁。

三、哪些位置最容易裂？

不是所有管子都容易裂，这几个地方是重灾区：

1. 焊口及热影响区

焊缝处组织结构与母材不同，热胀冷缩系数也有差异。某电厂水冷壁弯管处密封板角焊缝结构突变引起应力集中，在角接接头根部热影响区形成裂纹。

2. 鳍片根部

尤其是鳍片宽度偏大的地方。某600MW超临界W火焰锅炉就是因为鳍片宽度偏大、温度梯度大，内部应力过大，在交变应力作用下出现疲劳裂纹并扩展，最终把管子拉裂。

3. 吹灰孔周围

某热电机组锅炉吹灰孔处水冷壁管开裂，分析发现：封板割缝根部结构尖锐，锅炉启停及负荷瞬时波动造成局部温度差异较大，产生循环热应力，导致尖锐位置开裂。

4. 弯管处

弯管处本身就存在冷作硬化，加上结构突变，应力集中更严重。

这些位置有个共同点：结构突变或材质不均。

焊口是材料变了，鳍片根部是形状变了，吹灰孔是开了个洞，弯管是被掰弯了。结构突变的地方，应力就容易集中——就像一张纸，边缘撕个口子，轻轻一拉就从那里裂开。

四、负荷波动一年烧掉多少钱

据2022年统计数据，我国1920台燃煤机组共发生非计划停运987次，总时间10.6万小时。

其中：

锅炉引起的事故占60.99%
水冷壁引起的非计划停运时间超过15%
裂纹（开裂）是主要原因，占比超过25%

以一台600MW机组为例，非计划停运一次：

直接抢修费：更换水冷壁管排+脚手架+焊口检测≈30~50万
停运损失：按5天算，少发电7200万度，按0.3元/度利润算≈2160万
寿命折损：频繁调峰加速疲劳，锅炉设计寿命30年，可能20年就报废

一年下来，调峰造成的累计损失有多大？

某电科院统计，一台600MW机组参与深度调峰，每年因疲劳损伤导致的额外检修成本、效率下降、寿命折损，折算后约800~1200万元

一次事故，几千万没了。

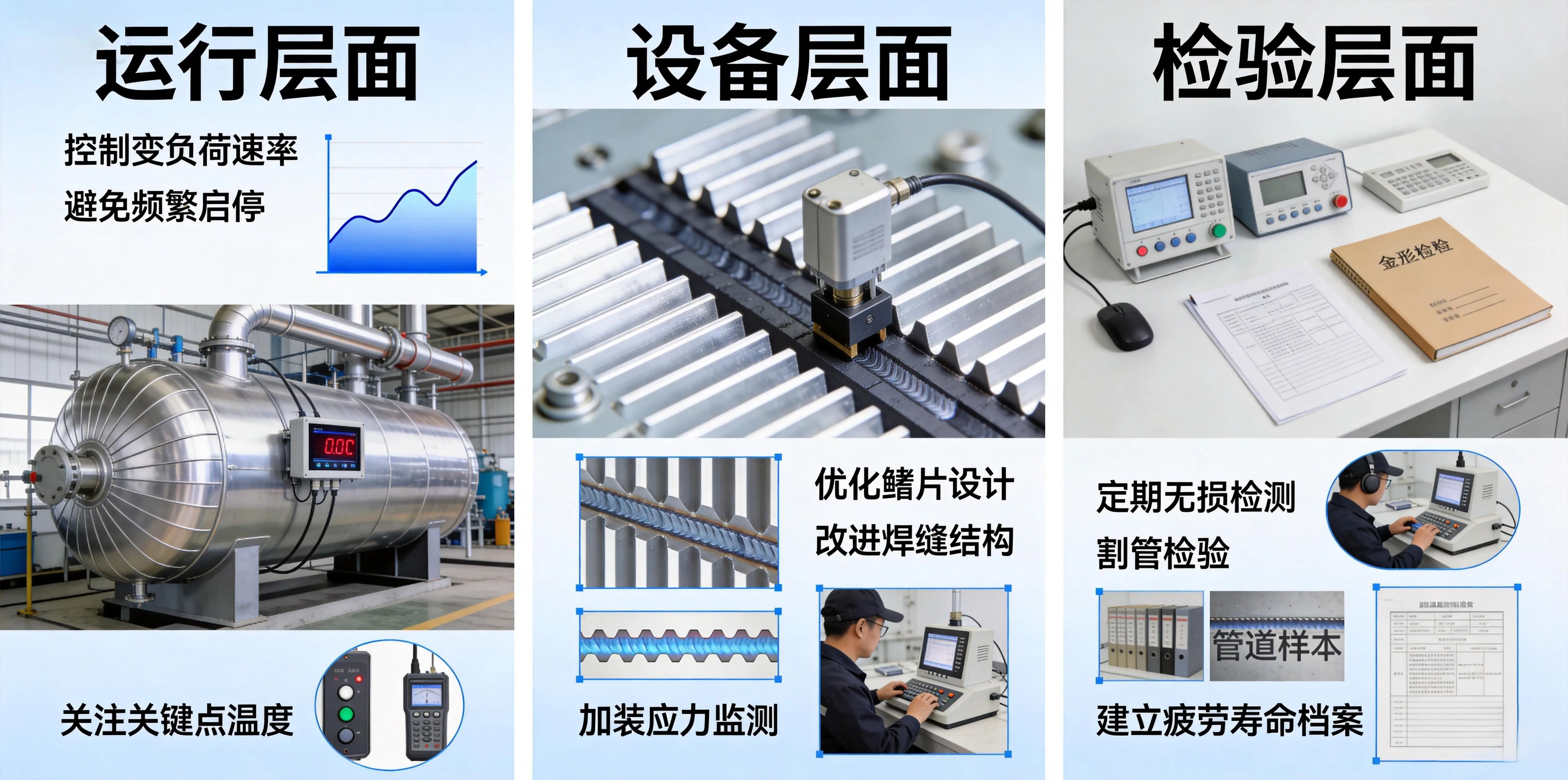

五、怎么预防“负荷波动病”？

运行层面：

控制变负荷速率——厂家有规定，别为了抢电量把速率拉满。热应力大小与温度变化率直接相关。
避免频繁启停——冷态启动对部件造成的疲劳损伤最大。
关注关键点温度——壁温监测系统别只当摆设，发现异常波动及时调整。

设备层面：

优化鳍片设计——某电厂通过减小鳍片宽度、改善过渡结构，解决了频繁拉裂问题。《电站锅炉运行规程》要求：负荷变化率一般控制在每分钟不超过额定负荷的3%~5%。别为了抢电量把速率拉到8%，那是在拿管子寿命换钱。
改进焊缝结构——避免尖锐结构，减少应力集中。
加装应力监测——实时监测危险点应力水平，超限报警。

检验层面：
